| プロジェクト名： P02 |
| -city |
| 木造２階建て |
| 133.02 ㎡ |
| 工事費：12,500,000円 内訳 仮設工事： 160,000円 基礎工事：1,955,800円 木工事 ：4,199,873円 板金工事： 394,540円 金属建具： 632,063円 木製建具： 465,000円 畳工事 ： 170,770円 電気工事： 400,000円 設備工事：1,200,000円 ﾊﾟｯｼﾌﾞｿｰﾗｰ：515,249円 ｾﾙﾌﾋﾞﾙﾄﾞ：2,406,705円 * |
| ・ |
| ・ |

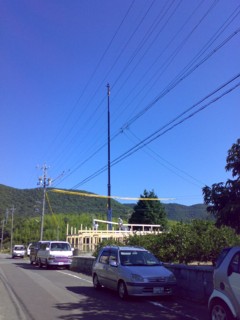

| 着工前の様子 |
| ・ |
丁張り（水盛遣り方） レーザー等測定器を使って、 まっさらな敷地に建物の寸法や 建物の位置を描き出します。 |
 |
| ・ |
| ・ |
基礎工事 施工：㈲サトウ建設 |
 |
防湿シート敷き |
 |
基礎配筋工事 水色の部分は、土間下断熱のスタイロ敷き （土間を蓄熱層とするため 基礎の断熱は重要な部分です） |
 |
基礎型枠工事 |
 |
コンクリート打ち |
 |
型枠の脱型 （水色の部分は外断熱のスタイロです） |
 |
基礎工事完了 |
 |
土台敷き |
 |
仮設電気の引き込みと 建て方に先立って、上空の電線を保護 |
 |
いよいよ建て方です。晴天！ |
 |
 |
 |
野地板：オールヒノキ合板 （島根合板） 製品単価：1260円程度／枚 |
 |
共芯なので断面が綺麗な積層です |
 |
 |
 |
 |
屋根の防水シート： デュポン タイベックルーフライナー 透湿性、止水性能に優れ 表面に不繊布が施されていて 滑りにくいのが特徴 安心して作業ができます 10年保証 製品単価：21500円／50M |
 |
 |
屋根板金工事 施工：古屋板金 |
 |
太陽熱でじんわり暖房： 今回採用したパッシブソーラーは 太陽で暖めた空気を床下に送って 土間で蓄え、じんわり暖房するシステム。 発電はしませんが、簡単な仕組みで ポカポカ晴れた昼間の太陽の暖かさを 夜から朝方にかけて、ゆっくりと放熱しますので底冷えの軽減に役立ちます。 屋根面での空気の流れは 水下（軒裏）から空気を取り入れ この浮き瓦棒部分（黒い鉄板の下）を 太陽の熱で暖められながら上昇します。 |
 |
同上（浮き瓦棒部分）に鉄板を葺いた状態。 このパッシブソーラーには瓦棒の桟木が 欠かせません。ですから 昔ながらの瓦棒葺きを施工します。 ちなみに最近は桟木なしが主流のようです。 |
 |
 |
 |
より高い温度の空気をつくるために 最上部には強化ガラスを載せて 温室状態をつくります。 システムの一部には 「ソーラーれん」の部材を使用しました。 長い実績があり、また施工サイドでも 色々アレンジできるので、大変おもしろい システムだと思います。 |
 |
 |
屋根面作業台 （月見台ではありません…。念のため） 今回の屋根は、セルフビルドを考慮して 平屋の2.5寸勾配にしました。 集熱のことを考えると、3寸以上が望ましい のですが、慣れない勾配作業は危険です。 |
 |
外壁のスギ板 耐朽性に優れた赤太を選別しました。 |
 |
外壁の保護塗料塗り：施主施工 今回使用したのは キシラデコール シルバーグレイ 30000円／16Ｌ程度 反りを軽減する為、まず裏面を塗ります。 |
 |
裏面の塗装が乾いたら、いよいよ外壁張りです |
 |
 |
ひっそりとポスト口 |
 |
サッシ工事：㈲サトウ住建 |
 |
 |
 |
サッシ枠の取り付けが完了した南面に 防水シートを貼って、胴縁を入れます。 壁の透湿・防水シート： デュポン タイベックハウスラップ 熱や紫外線による経年劣化が少なく 引っかけや引っ張りに強いのが特徴です。 10年保証 製品単価：6300円／50M |
 |
|
 |
アンテナ工事の準備 |
 |
外壁塗装：施主施工 |
 |
 |

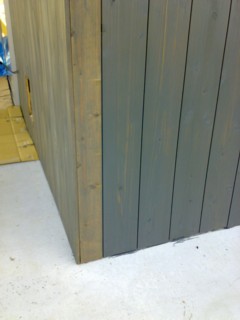

左が１回塗り、右が３回塗りの状態 浸透性の塗料ですが、やはり塗り重ねると 表情が違ってきます。 |
 |
 |
 |
床の杉板。 厚30ミリの巾広なので、存在感があります。 |
 |
内壁の珪藻土塗り：㈲モリケン |
 |
 |
使用したのは日本珪藻土のエコクイーン やわらかな白色です。 |
 |
外部足場撤去 |
 |
 |
キッチンユニット：大工工事 |
 |
シンク埋め込み：アーキテクトモ カウンタートップはフィンランドバーチ合板に 水性ウレタンを塗装：施主施工 使用したのはキャピタルペイント㈱の フレッシュアクアＦ。 ペーパー掛け＋塗装を、丁寧に何度も 繰り返すと、ツルツルの膜ができます。 簡単に塗れて、２時間で乾くので 施工性も大変良いです。 但し、塗装なので熱には弱い。 熱いお鍋とか、直に置くのは厳禁です。 |
 |
 |
to be continued… |
| プロジェクト名： P01 |
| gifu-city |
| 鉄骨造３階建て |
| 72.75 ㎡ |
| 工事費：9,100,325円 内訳 仮設工事： 241,850円 基礎工事： 850,500円 鉄骨工事：1,851,570円 金物工事： 262,500円 木工事 ：1,442,921円 防水工事： 190,000円 金属建具： 57,750円 電気工事： 273,000円 設備工事： 620,800円 下水工事： 315,408円 ｾﾙﾌﾋﾞﾙﾄﾞ：1,634,726円 設備機器：1,224,300円 地盤調査： 135,000円 * |
| ・ |
| ・ |
| 着工前の様子（R256号工事中） |
 |
 |
| ・ |
| ・ |
基礎工事 施工：㈱古川工務店 |
 |
捨てコン打ちの作業中 |
 |
土台伏せ |
 |
基礎配筋、基礎型枠 |
 |
基礎コンクリート打ちの作業中 |
 |
 |
基礎コンクリート 養生中 |
 |
基礎コンクリート完成 |
 |
鉄骨工事 施工：原鐵工㈱ これは製作中の螺旋階段。 ササラ板がFB-100×9なので 小さい半径で曲げるのは ねじれが生じて大変です。 |
 |
加工が終わった柱、梁 |
 |
 |
建て方 小雪がちらつく中での作業。 本当にお疲れ様です。 |
 |
 |
 |
 |
|
外壁のフレキシブルボード張り完了 |
 |
 |
屋根のシート防水作業中 |
 |

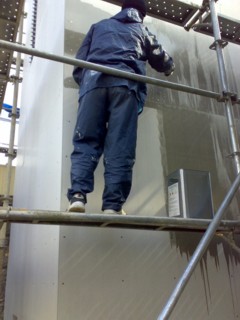

外壁の撥水剤：アクアテクト 施工：㈲モリケン |
 |
 |
トップライト搬入 製作：ダイワメタル |
 |
 |
工事途中の内部の様子 （撮影時、トップライトの養生に ブルーシートがかかっていた為、 内部全体が青色に染まっています。 お蔭でトップライトの影響の大きさが 実感できました。） |
 |
 |
 |
 |
全長100Mの本棚工事：施主施工 |
 |
 |
胴縁間と本棚下地に二重のグラスウール ：施主施工 プラスターボード張り：施主施工 |
 |
 |
棚板の桧合板 ＠1200円／枚 きれいな木目でちょっと勿体なかったのですが 壁、本棚共真っ黒に塗装：施主施工 奥行きを浅くしたので、本が浮いた感じで 華奢な印象に仕上がりました |
 |
アングルを加工したカーテンレール受け 施工：アーキテクトモ |
 |
洗面の吊戸棚を構造用合板で製作、取り付け ：アーキテクトモ |
 |
 |
１階キッチン吊戸棚の試作中 施工：アーキテクトモ |
 |

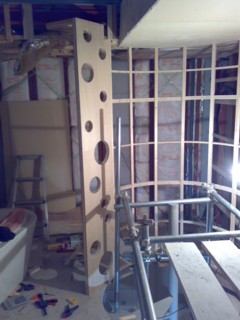

積層材と曲げベニヤで間仕切り壁の製作、 取り付け：アーキテクトモ マル抜き部分は屋上へ上がるタラップ。 |
 |
 |

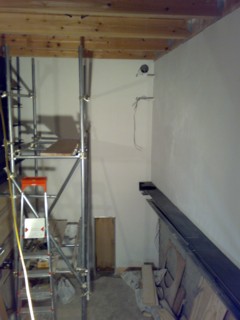

壁、天井の塗装下地の様子：施主施工 使用したのはガードⅡパテ（メーコー） ＠4000円/2.5L缶 とても万能なパテですが 不慣れなため、かなり大量に消費したもよう。 建物全体で2.5L×10缶使いました。 しかも、大半はペーパーで擦られてゴミに…。 気温にも大きく左右されます。 １月にはカチカチのパテが ４月にはクリームチーズ状態。できれば 暖かくなってからの作業をお薦めします。 |
 |
 |
曲げベニヤ部分は総パテ |
 |
壁のペンキ塗り：施主施工 リボス社のデュブロン ＠23520円／10L 100％天然の水性塗料 タルクの白さがとても爽やかです。 |
 |
 |
 |
一部はデュブロンにウラを混ぜました。 ウラ ＠2100円／0.125L トップライトの空と同じ色です。 |
 |
照明スイッチのプレート加工：アーキテクトモ |
 |
 |

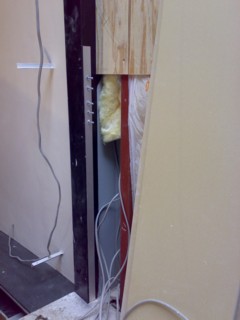

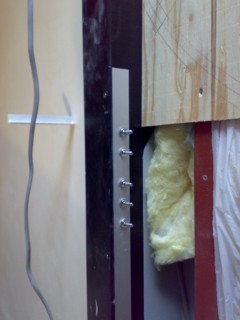

バス水栓の足元。通常はコンクリートに 埋め込まれてしまう部分です。 |
 |
 |
アクサーのスタルク立水栓。 ベース部分に湯、水が入ります。 シンプルですが、なかなか興味深い構造。 |
 |
同じくスタルクデザインのバスタブは 化粧パネルを外すと裏はこんな感じです。 |
 |
バスタブの化粧パネルを設置して完成。 |
 |
配管完了 |
 |
外部建具のガイドレール取り付け 施工：アーキテクトモ |
 |
外部建具取り付け |
 |
電気の本引き込みが完了したので 仮設電気を撤去した後 土間のコンクリート打ち 施工：㈱古川工務店 |
 |
 |
 |
 |
搬入予定のエゴノキ（秋に撮影） |
 |

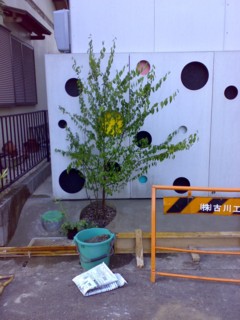

植樹完了 |
 |
セルフビルド（施主施工）で出たゴミは 各自治体の分別方法に従って廃棄します。 |
 |
市町村によって異なりますが、 ゴミを載せたまま車の重さを測り、 それから車検証に記載の車重を引き、 計測されたゴミの重さの料金を支払います。 |
 |
セルフビルドの際、材料の手配が 小口注文、個人取り引きになる場合もあり、 現場に納入してもらうのは 意外と配送料もかさみます。 サブロク版（910*1820）の合板でしたら、 キャリアに載せて運ぶこともできますので ホームセンターを活用するのも有りです。 大体キャリアの耐荷重が50キロなので、 石膏ボード （12.5*910*1820 13.4ｋｇ／枚）なら３枚 普通合板 （9*910*1820 9.0kg／枚）なら５枚 程度が載せられます。 大型店舗でしたら、 ホームセンターで車を借りることもできます。 |
 |
 |
| プロジェクトを支える道具たち |
道具があると大変便利。 作業効率が断然上がります。 道具選びのポイントは 軽いこと インパクトドライバーだって、 バッテリーを取り付けると結構重たいんです。 マキタの「パワ軽」シリーズは BL1415(1.5Ah)と BL1430(3.0Ah)のバッテリーが併用できるので、 セルフビルドで工事する際、大変お薦めです。 ↓の工具は、私たちが使っている工具の一例。 職人さんが使っている品番（グレード）とは少し 異なりますが、それでも十分威力を発揮します。 一部生産が終了しているものもございます。 また工具は有償修理ができる事も多いので、 アフターサービスの窓口がある販売店での 購入をお薦めします。 |
インパクトドライバー ＴＤ135ＤＳＨ |
 |
マルノコ 5230 |
 |
ジグソー 4329 |
 |
サンダー ＢＤ445 |
 |
グラインダー ＢＧＡ4031 |
 |
ブロアー ＵＢ1101 |
 |
集塵機 Ｍ441 |
 |
